90度桥架弯头成品制作与计算
90度桥架弯头成品制作与计算

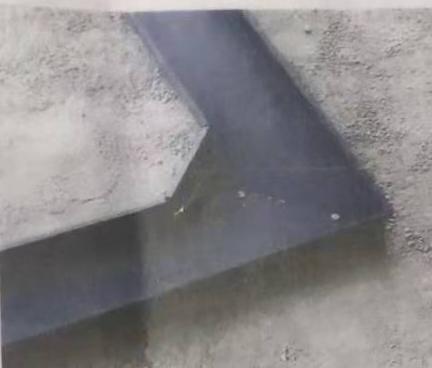

90度成品弯头如图所示，一共三个步骤:下料 画法 切法

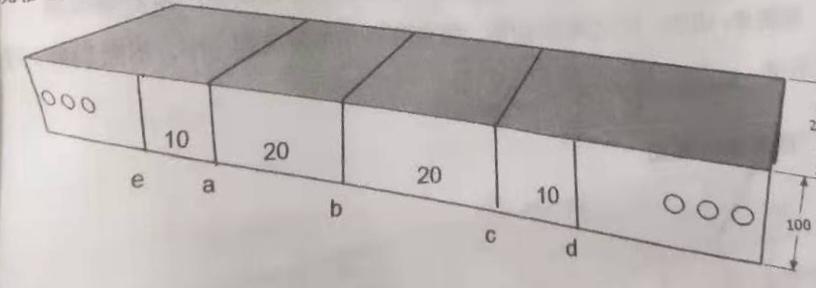

第一步，下料，确定桥架规格大小，画线！规格200×100桥架，如图ab=bc=桥架宽=20cm,ea=cd=桥架边高=10cm。其他规格也是同样道理。

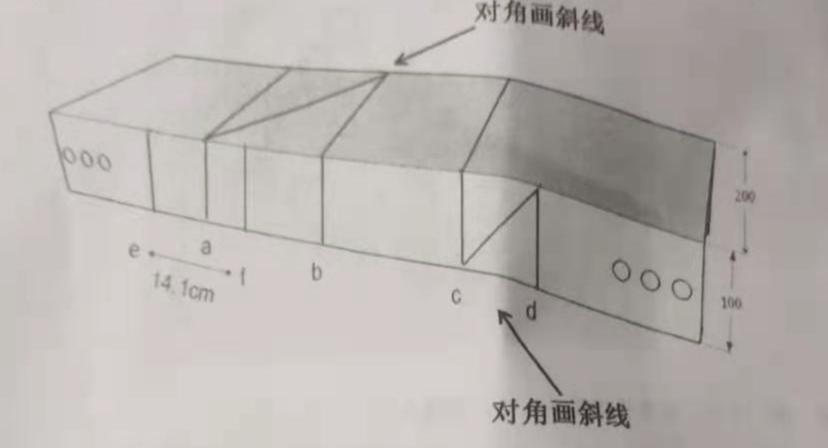

第二步:确定abcde线后画f，ef=桥架边高×1.414 如图200×100的桥架，边高10cm,ef=10×1.414=14.1cm

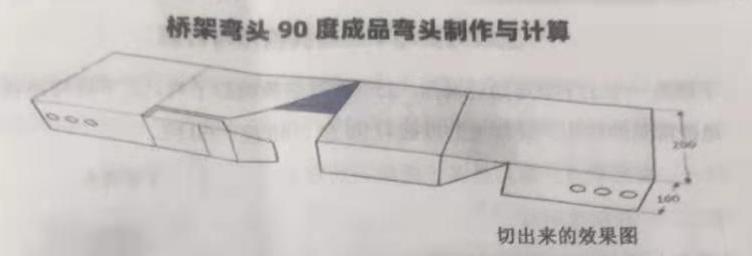

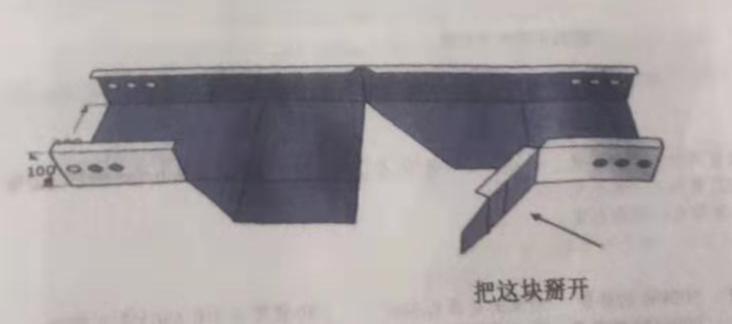

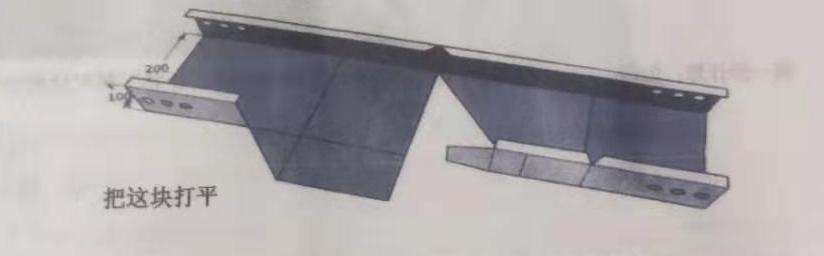

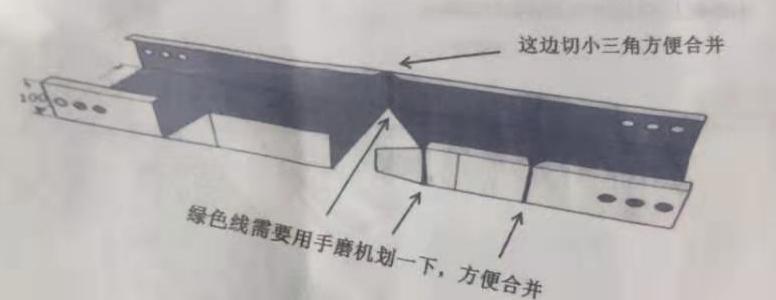

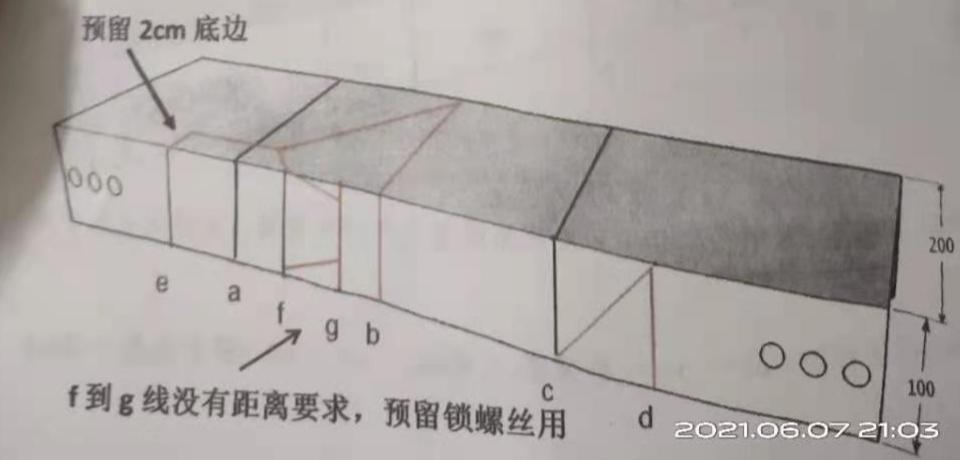

第三步:画g线，没有距离要求，预留螺丝用。 第四步:切法，红色线条切断，黑色线条用手磨机划一下，不要切断，方便合并。
