虎年详解光固化3D打印虎的工艺流程

虎年到来，作为专业的工业级3D打印设备制造商，我们必须打印招财虎来迎接新年的到来！

借此契机，小编来给大家详细介绍一下光固化3D打印老虎，是如何诞生的。

什么是光固化3D打印？

立体光固化（SLA）是目前工业应用最广泛的一种3D打印技术。它以液态光敏树脂为原料，以紫外激光器为能量源。在工作台上逐层地打印三维立体零件。在每一层打印的过程中，紫外激光束聚焦在液态树脂的液面，使树脂获能聚合固化。激光焦点不断地在液面上移动扫描零件当前层横截面的形状，使树脂液面固化出一层固体薄片，粘结在工作台基板或之前已打印完成并随工作台下降的薄片上。随后工作台带着已固化材料继续下降一层，并补充树脂到当前下降层的上方，准备开始后面一层的固化。如此循环往复，一层层固化的薄片如同搭积木一般逐渐累积形成三维立体零件。

01

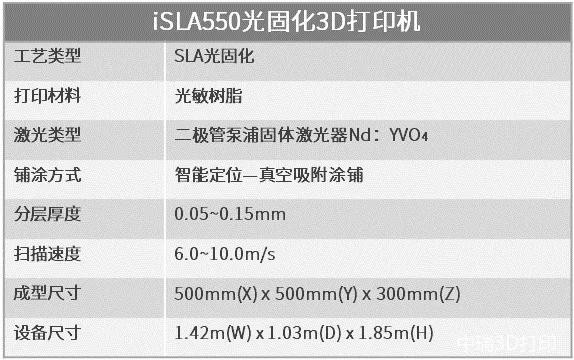

打印设备

02

打印样品

名称： 招财虎

尺寸：297mm(X) x 220mm(Y) x 431mm(Z)

重量：2590.79克

Part 01模型预处理

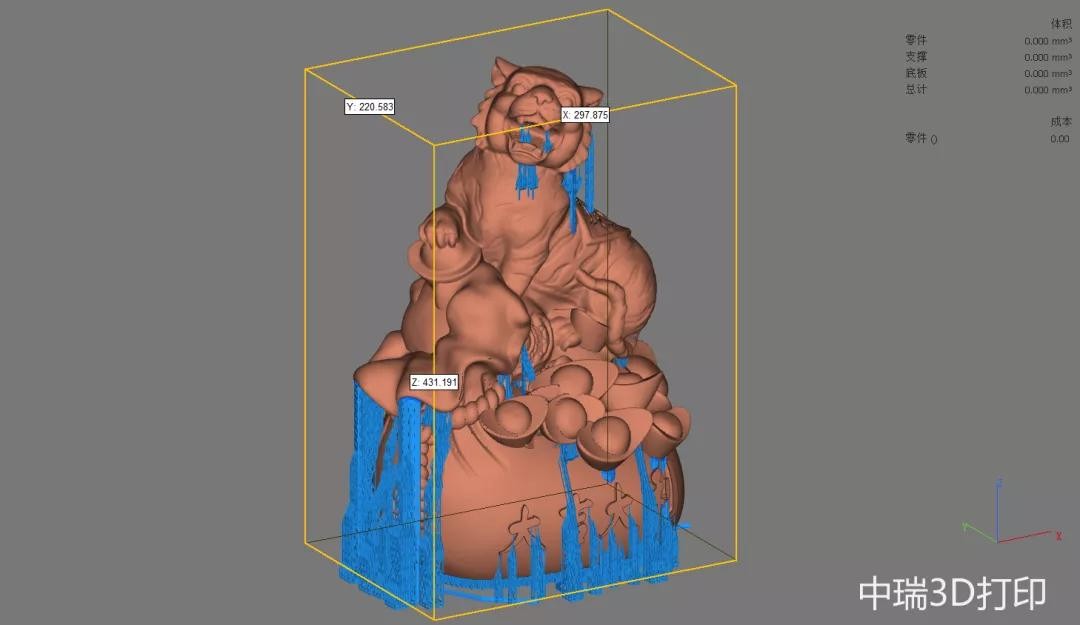

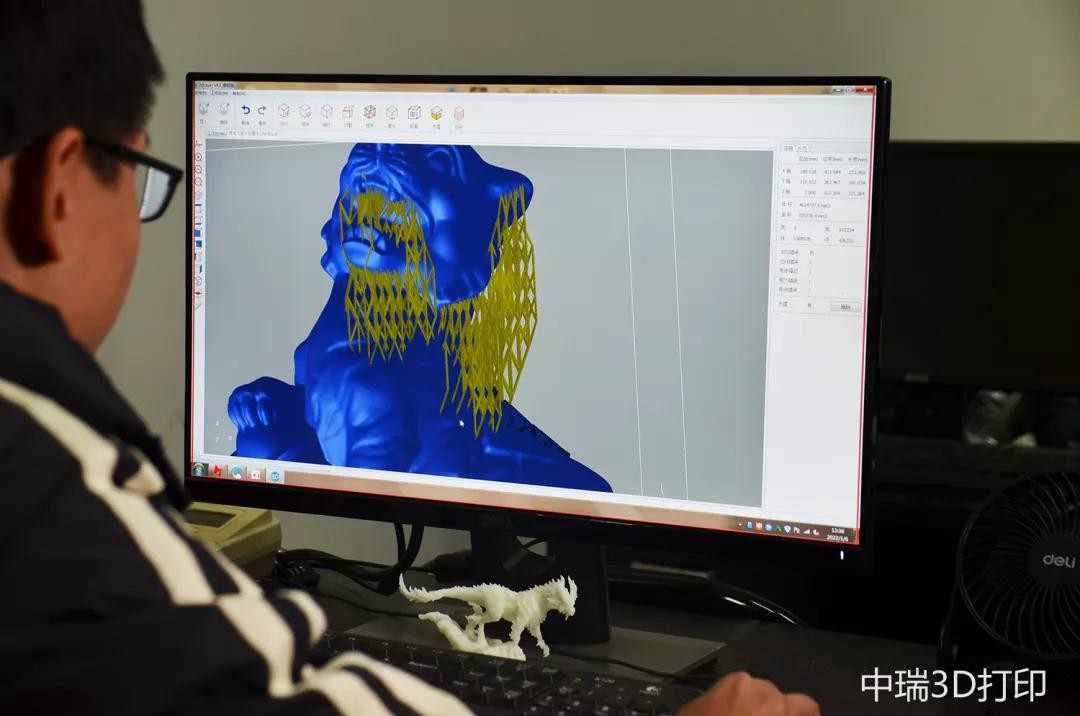

如果将实体的三维立体零件比做大楼，3D打印过程便如同建大楼一般，需要为形态各异的大楼（零件）设计好脚手架（支撑）。将招财虎三维模型导入3dLayer（三维支撑分层处理软件）中，对模型添加支撑。

支撑添加完毕后，使用3dLayer的切片功能，将带支撑的模型在Z轴方向上“切”成一层层的薄片数据，生成3D打印机专用格式的slc片层文件。就如同大楼每一层的建筑蓝图。

技术特点：

3dLayer是一款中瑞科技自主研发的三维支撑分层处理软件，不仅可以一键添加支撑，也可以手动支撑编辑，对零件的支撑处理可靠、方便、灵活、快捷。自动对零件进行错误分析并显示，提供一键自动修复和多种专项修复方式。

Part 02 打印过程

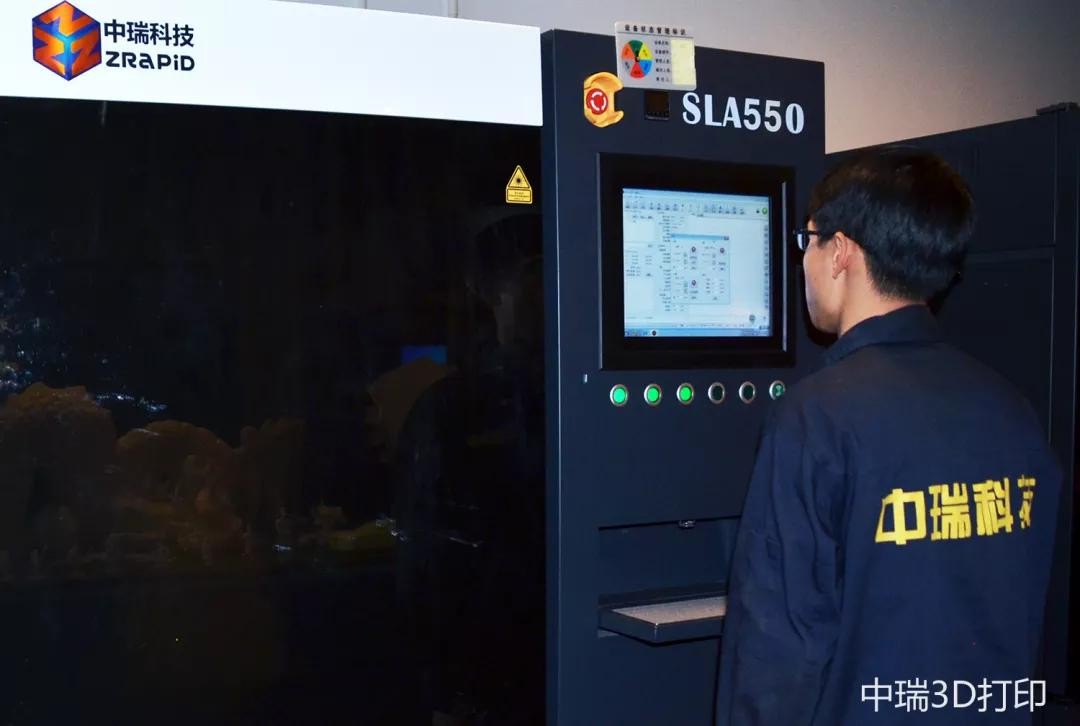

将模型预处理后得到的片层数据文件，加载到iSLA550 3D打印机所搭载的Zero（控制系统软件）中，调整零件数据在工作台的摆放位置。点击“开始打印”，iSLA550便会像建房子一般，按照片层文件这一“大楼蓝图”开始3D打印。

打印过程完成后，设备屏幕会显示打印完成。工作台会带着已经打印完成的招财虎自动上升。

技术特点：

Zero是一款设备控制系统软件，可以在设备上对参数进行实时修改，操作更灵活；自动生成扫描路径，并拥有多种扫描策略，能实现对打印产品的稳定控制。

Part 03 取件

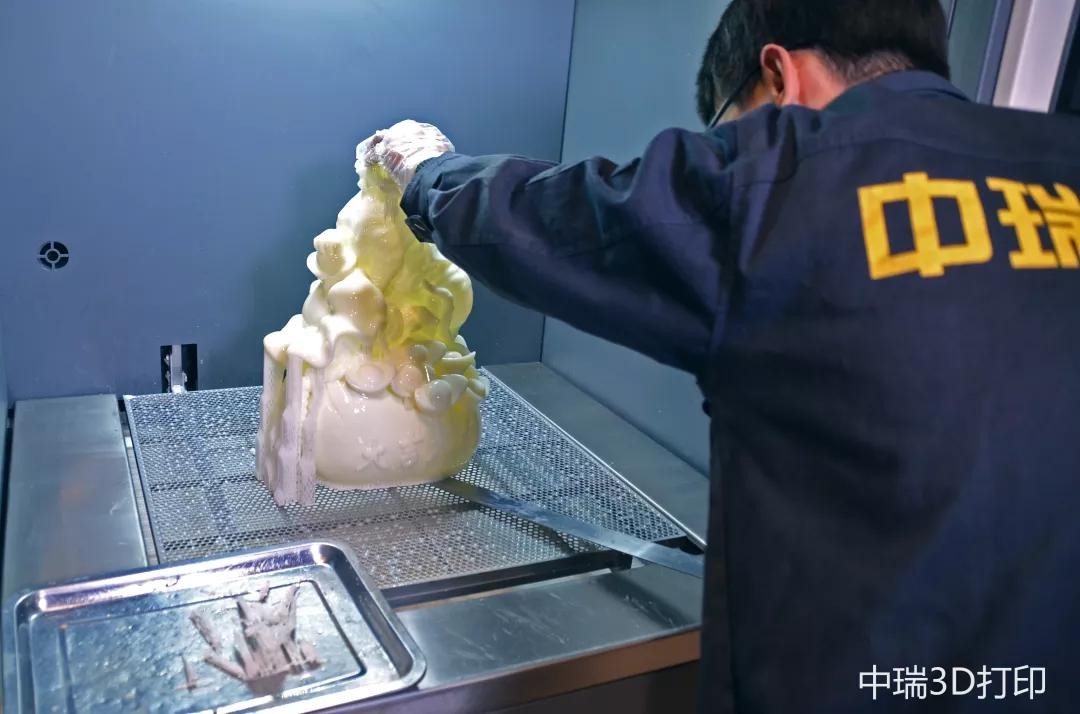

招财虎打印完成后，需要先用工具将招财虎从网板上铲下取出。取出时不能用蛮力撬，否则很容易把底筏撬断，损伤模型表面。取下时要有耐心，用铲刀围绕着底筏四周，直到找到切入点，再慢慢撬入让模型与网板分离。

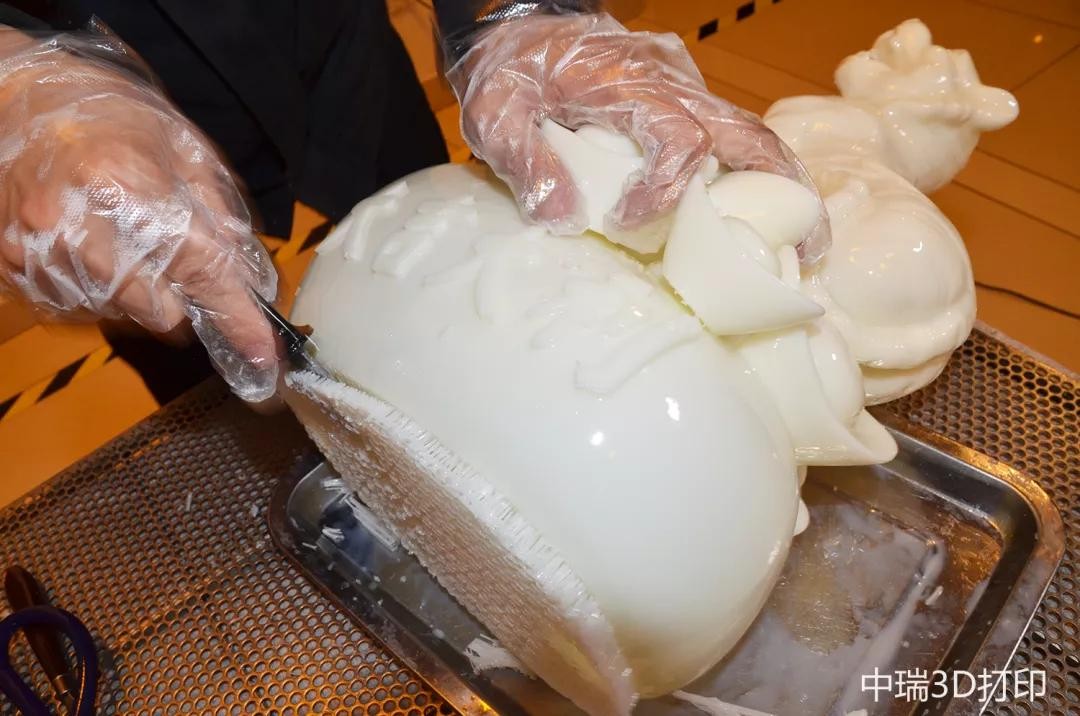

取出后先用剪刀、铲子等工具去除招财虎表面和底部的支撑。缝隙或是较难去除的地方需要通过后期打磨去除，不要强行去除，以免破坏表面。

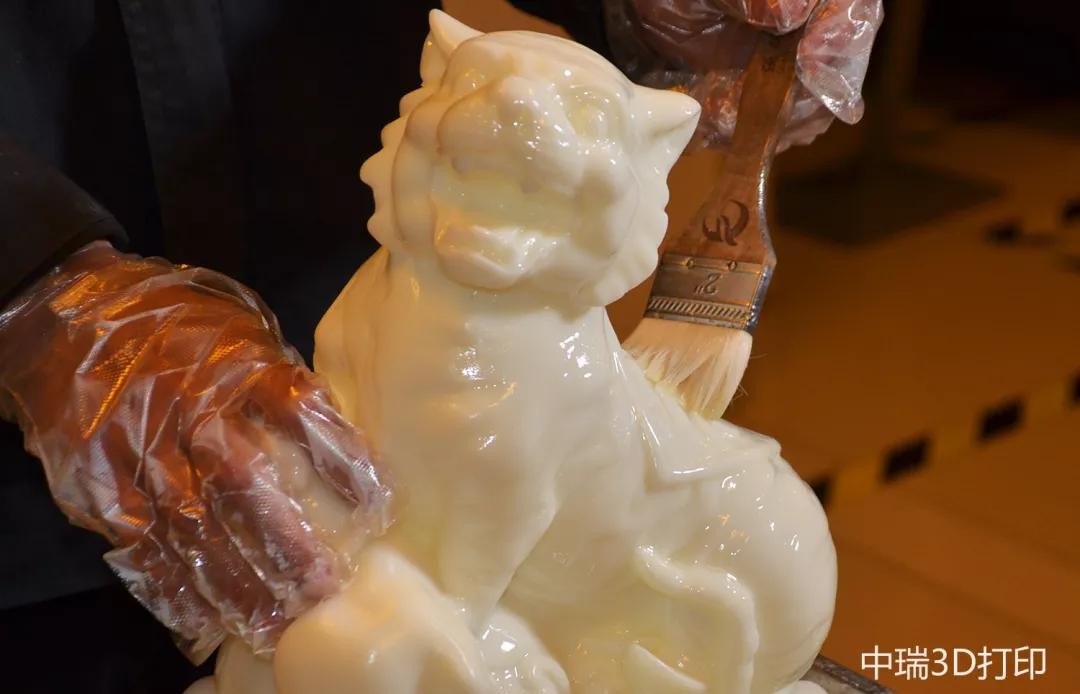

支撑去除后用酒精进行擦洗，去除表面残留的树脂材料。 然后利用高压气枪对模型进行冲洗，吹掉残余酒精和树脂。

Part 04 后固化

由于刚打印出来的招财虎表面没有完全表干，需要放进固化箱通过紫外线的照射进行表干，一般固化时间为10分钟。

到此为止，一只光固化3D打印招财虎就完成了。

Part 05 打磨上色

招财虎打印出来是白色的，有些单调，我们给招财虎喷点金色的漆，才能看出整体效果。

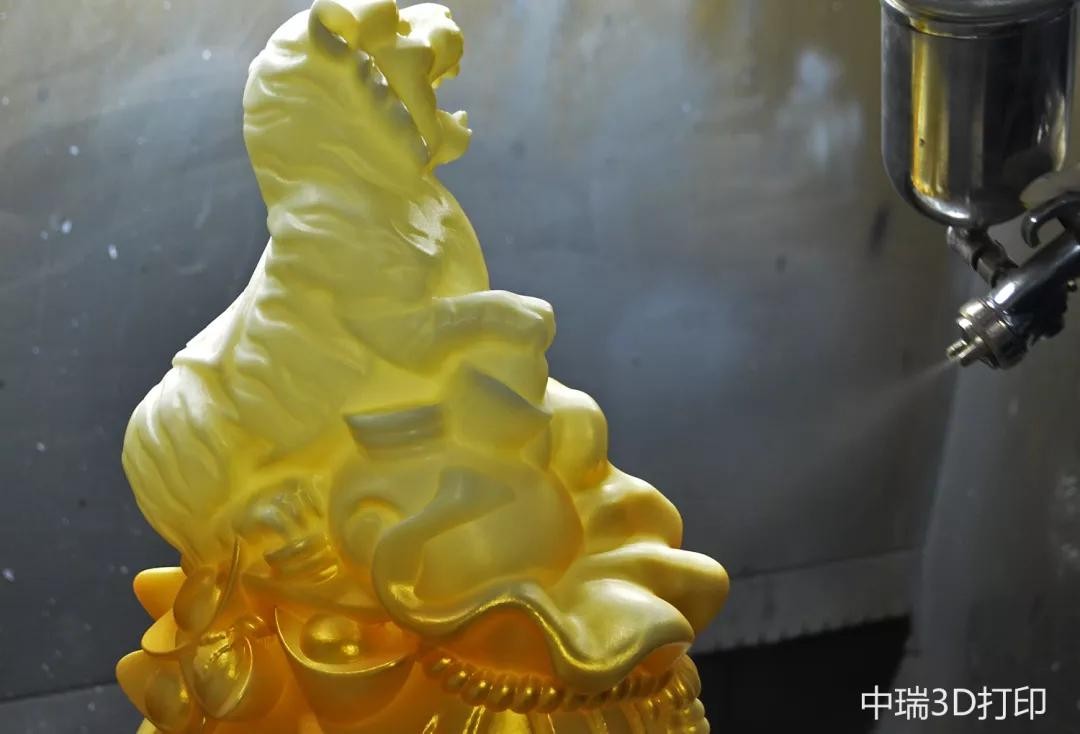

喷漆之前要先用砂纸将招财虎表面剩余的支撑残渣和打印纹理打磨光滑，然后对招财虎进行上色喷漆处理。

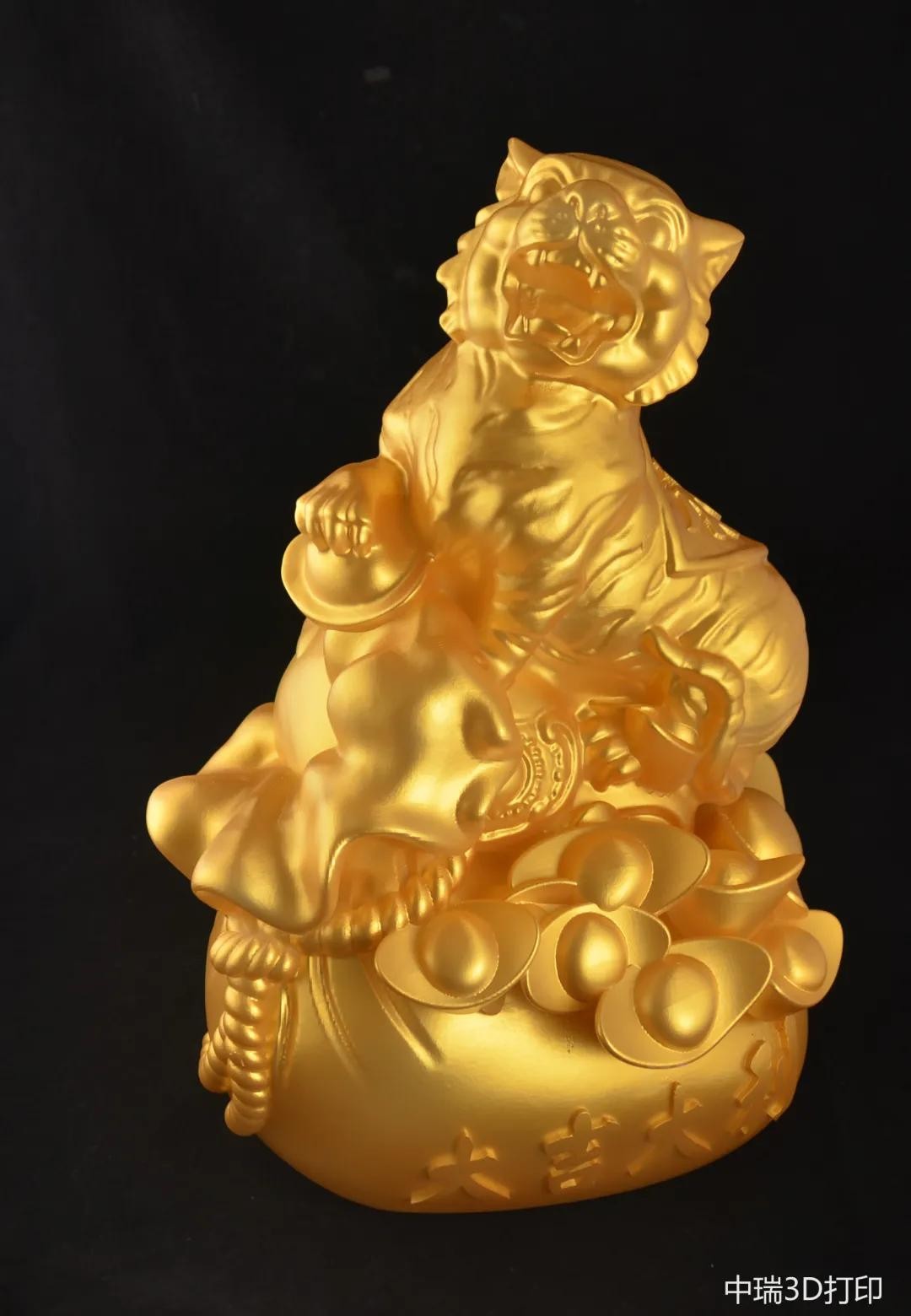

一只金灿灿的招财虎就诞生啦！
